XSG系列旋转闪蒸干燥机
XSG系列旋转闪蒸干燥机

关键词:闪蒸干燥机,旋转闪蒸干燥机,气流干燥机
产品概述:热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干燥。

工作原理

  热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干燥。脱水后的干物料随热气流上升,分级环将大颗粒截留,小颗粒从环中心排出干燥器外,由旋风分离器和除尘器回收,未干透或大块物料受离心力作用甩向器壁,重新落到底部被粉碎干燥。

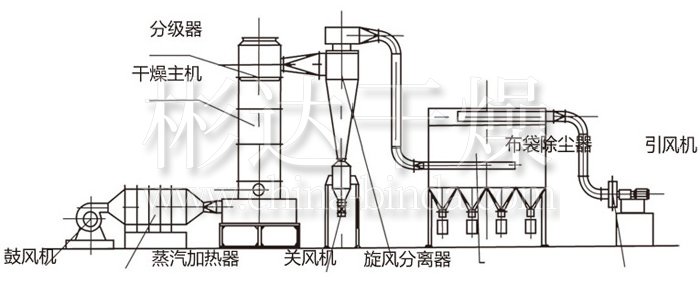

结构示意图

闪蒸干燥机结构示意图


动画演示

性能特点

◎旋流、流化、喷动及粉碎分级技术的有机结合。
◎设备紧凑,体积小,生产效率高,连续生产,实现了"小设备,大生产"。
◎干燥强度大,能耗低,热效率高。
◎物料停留时间短,成品质量好,可用于热敏性物料干燥。
◎负压或微负压操作,密闭性好,效率高,消除环境污染。



适应物料
有机物:阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素、有机颜料等。
染料:蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物:硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
食品:大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等。



技术规格


型号XSG-2XSG-4XSG-6XSG-8XSG-10XSG-12XSG-16XSG-20
主机内径mm2004006008001000120016002000
风量M3/h350-5001150-20002450-45004450-75507000-1250010000-2000018000-3600028200-56500
蒸发水份kg/h12-1740-7080-150150-250230-450300-600600-10001000-1500
装机容量kw1020406585105150230
高度上限m4.04.85.86.57.17.88.810.1
占地面积m215202835405280150

注:1.水分蒸发量是以进风温度为1 80oC,出风温度为80oC 时每小时蒸发的水份,
  2.除以上型号外可为用户作特殊设计,
  3.以上装机容量为标准配套,根据物料不同功率配套可明显减少。
处理物料及特点(以6型闪蒸为基准)


物料名称硬脂酸氢氧化铝碳酸锌杀虫单TMTDDSD酸氧化铁红二氧化锑氯化亚铜白太黑
进风温度oC150180150120140150200180200280
初含湿量%80558030656060453085
终含湿量%0.51.51.01.00.50.50.51.03.05.0
实际干燥能力kg/h140-160250-280130-17080-11080-12080-120300-350280-320290-310250-300



物料名称促进剂油溶墨代酸锰锌酞青兰柠檬酸钙超细碳酸钙泥浆处理剂二氧异氰尿酸钠三氧异氰尿酸钠
进风温度oC150150120150140160200180150
初含湿量%604530554070752530
终含湿量%0.52.01.01.01.01.55.00.2-21.0
实际干燥能力kg/h80-110350-380120-150160-180300-350430-470290-31080-12090-150
